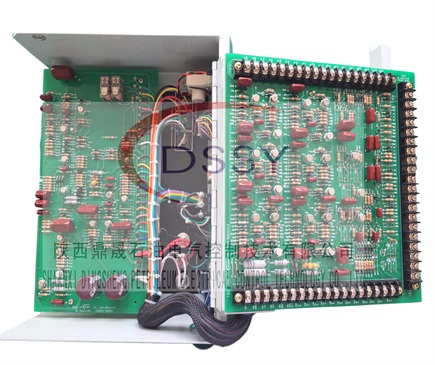

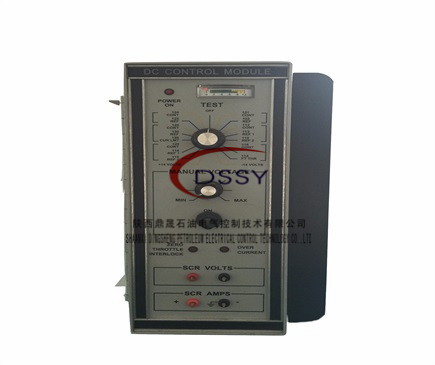

罗斯海尔ROSSHILL(ZJ70D) DC直流控制模块：0522-2400-23

DC直流控制模块DC控制模块是控制直流电动机转速和转矩的核心部件。既可控制串励电动机，也可控制并励电动机。它能输出强触发脉冲，确保SCR快速可靠导通，能使同轴驱动同一负荷的两台电动机负荷均衡分配。每个钻井功能都有独立的电流限制，转盘电流限定可平滑调节。电流给定具有渐增特性，可使电动机转矩平稳增加。所有钻井功能的速度调节器均与指配接触器相连锁，转盘过电流的封门阀值设定为最大电流限制值的150%。设有零位连锁保护装置，以防其指 配时电动机突然高速转动。自动检测和控制能耗制动的投入和退出。可手动调节组件的电位器，以试验SCR桥的输出电压。各柜中的模块均能互相置换。

主要功能：

● 根据速度给定手轮的大小，确定SCR导通的相位角，实现电机的无级调速。

● 根据负荷的大小，自动调节电流的大小，以维持电机转速的稳定。

● 满足控制电路的零位锁定要求。

● 提供控制回路所需的电压。

● 能耗制动的检测和控制。
