产品综述:

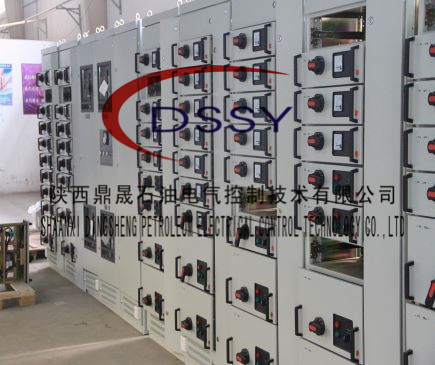

石油钻机电控系统MCC单元柜

产品特点:

(1)结构通用性强,组装灵活,以25mm为模数的C型型材能满足各种结构形式,防护等级及使用环境的要求。

(2)设计紧凑:计较小的空间能容纳较多的功能单元。

(3)采用标准模块设计:分别可组成保护。操作,转换,控制,调节,测定,指示等标准单元,用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的柜架结构和抽屉单元。

(4)安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。

(5)技术性能高:主要参数达到当代国际技术水平。

(6)压缩场地:三化程度高,可大大压缩储存和运输预制件的场地。

(7)装配方便:不需要特殊复杂的工具。

基本参数:

(1)额定工作电压:380V,  660V.

(2)额定绝缘电压:660V

(3)额定频率:50HZ

(4)主母线工作电流:IN=4000A---1000A

(5)配电母线工作电流:IN=1000A

(6)主母线额定短时耐受电流和额定极限耐受电流:50KA-105KA

防护等级

(1)外壳防护等级:IP30

(2)触电防护类别:I

(3)配电柜额定分散系统:K=0.9

(4)控制柜额定分散系统:K=0.6

开关柜类型:

(1)动力配电中心柜(PC)采用ME,F,M,AH,等系列断路器

(2)电动机控制中心柜(MCC)

(3)由大小抽屉装配而成,各回路主开关采用高分断塑壳断路或旋转式带熔断器的负荷开关

(4)功率因数自动补偿柜

保护接地系统:

(1)装置的保护电路由单独装设的并贯穿于整个排列长度的PE线(或PEN线)和可导电的结构件两部分组成。

(2)装置中金属结构件,除外表的门和封表外,其余都经过镀锌钝化处理,在结构件的连接处,都经过精心的设计,使其能通过一定的短路电流。

安全保护系统:

每柜设有一块或一组阻燃型的塑料更能板,安装在主母线室与电气室之间,起作用为有效防止开关元件因故障引起的飞弧与母线之间断路造成的事故。采取了严密的隔离措施。

上下抽屉之间带有通风孔的镀锌金属底板相隔离。较小的8E4,8E2抽屉其四周均为阻燃型工程塑料件,故相邻回路之间有较强的绝缘隔离作用。

柜内采用了多种塑料组件以支撑带电部分,这些组件要求是无卤素的,并具有CTI300等级以上的防漏电性能。
